| 型号 | 额定排出压力MPa | 流量L/h | 高压柱塞直径mm | 往复 | 配套电机功率KW | 外形尺寸 | 重量 |
| 高压时 | 次数 | 长×宽×高mm | kg | ||||
| 2D-SY/6.3 | 6.3 | 160 | 32 | 51 | 1.1 | 655×480×1055 | 150 |
| 2D-SY/10 | 10 | 100 | 25 | ||||
| 2D-SY/16 | 16 | 63 | 20 | ||||
| 2D-SY/25 | 25 | 40 | 16 | ||||
| 2D-SY/40 | 40 | 32 | 14 | ||||
| 2D-SY/63 | 63 | 22 | 12 | 1.5 | |||
| 2D-SY/80 | 80 | 16 | 10 |

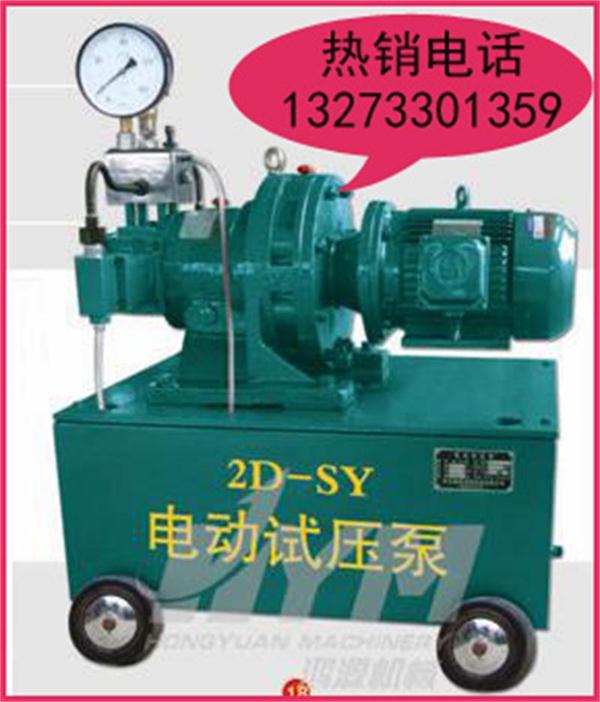

该产品为卧式2缸往复泵。由电动机、减速箱、传动箱、水缸、集水器、安全阀及水箱等主要部件组成。泵装在水箱盖上，水箱下有四个滚轮，使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱内的蜗轮轴与蜗轮速比为2:55。蜗轮轴两端有互成180°的偏心轴，通过两侧传动箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现泵的交替吸入和排出过程。在柱塞的往复作用下，2只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网、进水管、顶开进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，实现试压。
