主要结构和工作原理

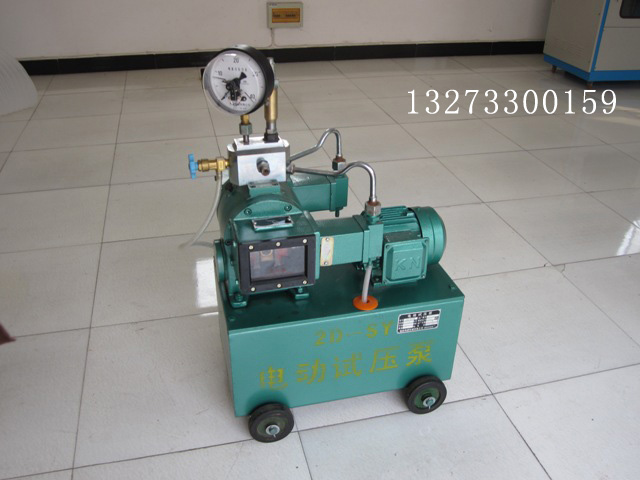

该产品为卧式2缸往复泵。由电动机、减速箱、传动箱、水缸、集水器、安全阀及水箱等主要部件组成。泵装在水箱盖上，水箱下有四个滚轮，使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱内的蜗轮轴与蜗轮速比为2:55。蜗轮轴两端有互成180°的偏心轴，通过两侧传动箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞
在水缸内做往复运动，实现泵的交替吸入和排出过程。在柱塞的往复作用下，2只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真
空水箱内的工作介质在大气压力的作用下，通过滤网、进水管、顶开进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输
送到被试容器内，实现试压。
集水器是泵的控制枢纽，起控制、测量和保护作用。集水器上设有安全阀、放水阀及连接输出接管的工作接头和压力表接头。
安全阀是本泵液力端的过载保护装置，出厂已调好。
使用方法
（1）使用前的准备工作：
①减速箱内加足润滑油，使油面达到油标上限值或稍低位置。润滑油为黑色齿轮油。
②两侧传动箱经加油标牌注入30号机械油，油面应略高于十字头下部导轨面，长期连续使用应注意补充。
③检查各紧固螺拴有无松动现象。
④水箱内加满洁净的工作介质，并应注意过滤网不得露出水面。
⑤被试容器应预先充满工作介质。
⑥将被试容器管路与集水器的工作接头连接好。
使用操作步骤
① 开启放水阀。
②启动电机，在常压下运转5分钟，检查泵的运转是否正常。若无异常响声及阻滞现象，吸、排情况正常且泵排出的工作介质无明显波动，即可关闭放水阀，启动本泵试压。
③当泵的排出压力达到或接近要求压力值时，即应停机。
④试压泵以外的管路也可以安装截止阀和放水阀，与容器隔断，使被测试件处于保压状态。
⑤试压完毕后，打开放水阀卸压，将工作介质放回水箱内。
维护和保养
1、泵外表、减速箱和传动箱内的润滑油及水箱中的试压介质必须保护清洁，不允许有污物和其他杂物。
2、头次用的润滑油工作56小时后应当更换。以后每工作500小时更换一次。
3、长期停用的泵，其内部应进行防锈处理。先把试压介质排净。外露零件外表应涂防锈油。
4、经常注意泵的蜗轮轴向间隙：蜗杆为0.04-0.07mm,蜗轮为0.05-0.10mm。如不符合此值，需调整通盖、闷盖纸垫或侧盖纸垫。
5、在环境温度0℃以下使用，工作介质为水时应添加防冻剂。建议采用变性酒精为防冻剂。
