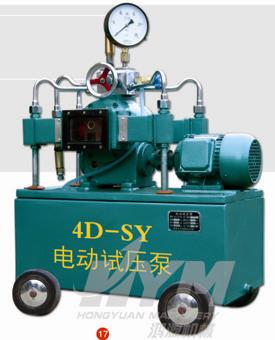

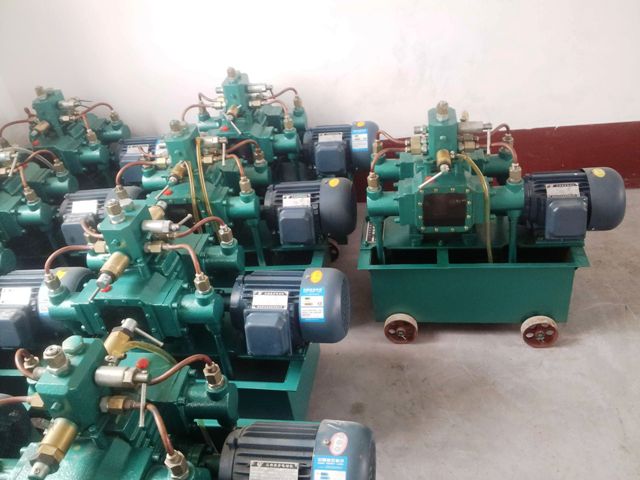

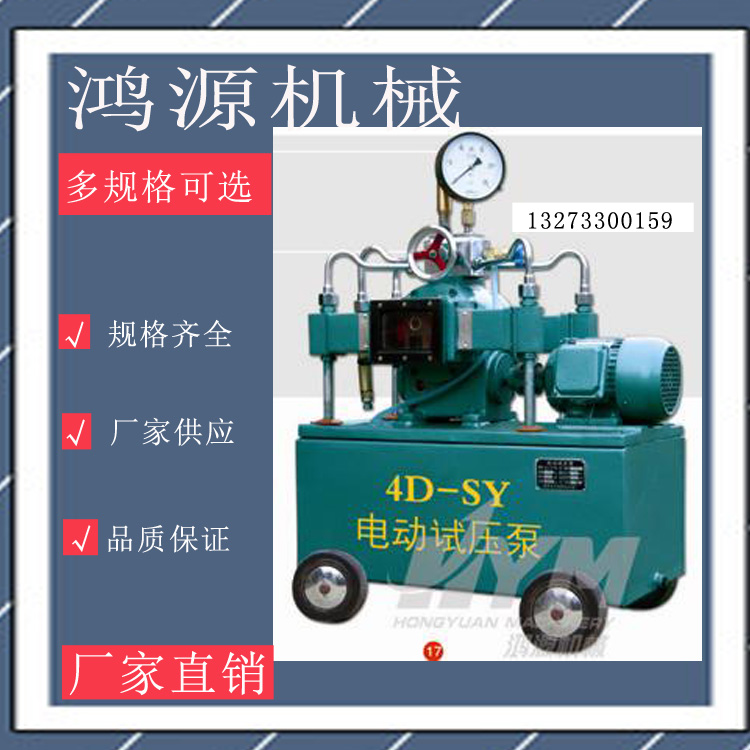

4D-SY型（6.3—80MPa）电动试压泵主要适用于各类压力容器、氧气瓶、管道、阀门、蒸气锅炉等作水压试验，予应力加工新工艺和试验室中获得液体高压源的设备。是原机械工业部通用机械研究所试压泵联合设计组设计的挺新系列产品，它具备了旧式产品的“三化”程度高、使用寿命长、性能稳定、移动灵活、重量轻等特点，并在此基础上增加了传动装置和十字转换，使本系列产品的综合技术指标全面达到标准要求，各种性能更加稳定可靠，使用更加安全方便，同时达到了节能省电的效果。在产品结构方面选用了封闭式水箱，降低了整机高度，使外形更加紧凑美观。该产品系按5°—60℃的清水，乳化液和粘度不大于45mm2/s的油品为工作介质而特意设计的，在试压的初始阶段能迅速充液和升压，以缩短试验时间，具有较大的流量，当压力超过1.6Mpa（此压力可以调低）后，为使试压过程更加平稳的进行，则流量自动减小。所以该产品在高、低压时具有两种流量，并能自动变换。凡在额定排出压力以下，可进行任意数值的压力试验，该产品的工作环境温度：5°—60℃。
产品结构及原理图
该产品为卧式4缸对称配置的往复泵。由电动机、减速箱、传动箱、高、低压水缸、集水器、液控阀、安全阀及水箱等主要部件组成。工作原理及结构示意如图1所示。
整台泵装在水箱上，水箱下有四个滚轮，使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱系蜗杆、蜗轮传动，速比为2:55。蜗轮轴两端有互成180°的偏心轴，通过两侧传动
箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现泵的交替吸入和排出过程。
在柱塞的往复作用下，4只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网
、吸水管、顶开进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，直至达到某一预定的试验压力，实现
试压的目的。
使用操作步骤
① 开启放水阀。
②启动电机，在常压下运转5分钟，检查泵的运转是否正常。若无异常响声及阻滞现象，吸、排情况正常且泵排出的工作介质无明显波动，即可关闭放水阀，启动本泵试压。
③当泵的排出压力达到或接近要求压力值时，即应停机，关闭截止阀后，打开放水阀，使泵与被测试容器隔断，被测试容器处于保压状态。如被试容器不需保压，停机即可，不需关闭截止阀
。
④试压完毕后，打开截止阀及放水阀卸压，将工作介质放回水箱内。
维护和保养
1、泵外表、减速箱和传动箱内的润滑油及水箱中的试压介质必须保护清洁，不允许有污物和其他杂物。
2、1次用的润滑油工作56小时后应当更换。以后每工作500小时更换一次。
3、长期停用的泵，其内部应进行防锈处理。先把试压介质排净，并用洁净柴油过油后存放。外露零件外表应涂防锈油。
4、经常检查泵的蜗轮蜗杆的轴向间隙：蜗杆为0.04-0.07mm,蜗轮为0.05-0.10mm。如不符合此值，需调整通盖、闷盖纸垫或侧盖纸垫。
5、在环境温度0℃以下使用，工作介质为水时应添加防冻剂。建议采用变性酒精为防冻剂。
